Der Bau des Sternwarten-Gebäudes.

Auf dieser Seite habe ich während der Bauphase regelmäßig dokumentiert, was in den einzelnen Bauabschnitten passierte.

23.04.2007
Es ist viel passiert. Ich habe die Treppen gebaut, die zwei Fußböden mit Trittschalldämmung ausgestattet und Klappen im Kuppelraum eingebaut. So hat man die komplette Grundfläche zur Verfügung und niemand kann aus Versehen die Treppe im Dunkel der Nacht herunter purzeln... Die Armierung haben wir zu Zweit an einem Wochenende angebracht! Nun fehlt bloß noch Putz, Farbe und der Sockel.
k25 27.10.2006

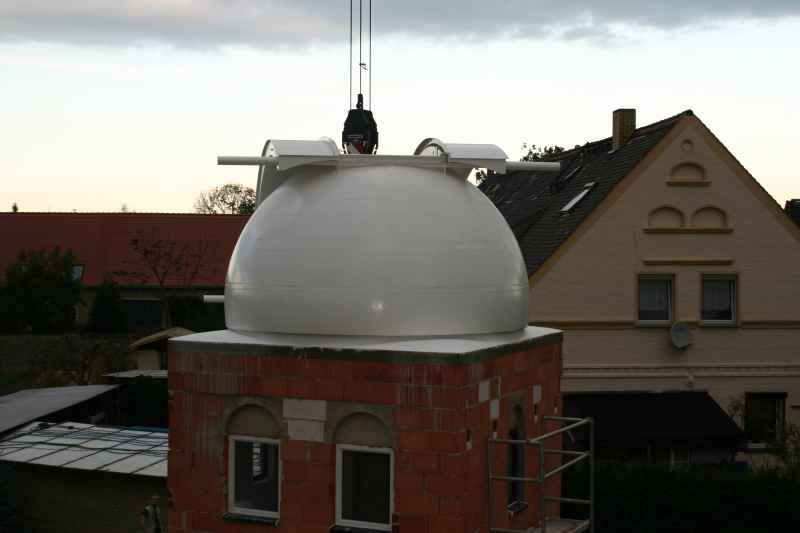

Die Kuppel wurde mit einem Kran an ihren Bestimmungsort gehoben. Dazu habe ich an jedem Spant ein Seil befestigt. Die 16 Seile wurden dann an den Kranhaken gehängt und los ging's! Nach Justierung aller Laufrollen kann die Kuppel nun fast geräuschlos mit der Hand gedreht werden. Später kommt sicher noch ein Motor dran.
m6 30.07.2006
Das Gebäude mit Ringanker und Laufring.
r1 27.07.2006
Der letzte Betonring ist gegossen. Er ist 30cm hoch und 15cm stark. Darauf werden die 16 Laufrollen, die Führungsrollen und die Sicherungsprofile befestigt. Die Kuppel soll ja auch den heftigsten Sturmatacken widerstehen können! Wie man sieht, sind die Innenwände schon schon verputzt und mit Fassadenfarbe gestrichen. Am Ende wird man von der vielen Arbeit nichts mehr sehen... ;)
m5 08.07.06
Säule und der Ringanker sind fertig. Auf den Ringanker kommt dann noch ein 30cm hoher Betonring, auf dem dann die Kuppel laufen wird. Die Bewehrungsbefestigung sieht man ja schon aus dem Beton ragen.
m4 Ein Blick von Oben ins "Treppenhaus", was ja derzeit noch ein Leiternhaus ist! ;) Der schnell gebaute Lastenaufzug hat uns eine Menge Arbeit erspart!
m3 20.06.2006
Das Mauerwerk und die zwei Etagen sind fertig! 750 Porotonsteine und 2,5 Paletten Mörtel habe ich in knapp 4 Wochen verbaut. Irgendwie wird mir jetzt was fehlen... ;)
b 15.06.2006
Die Balkenlage zur 2. Etage (Kuppelraum).
m2 03.06.2006
Das erste Stockwerk ist geschafft! Ich habe die Zwischendecke auf 4 120x140 Balken gelagert, erstmal mit preiswertem Schalholz genagelt. Später kommen noch Verlegeplatten drauf. Für die Bögen über Tür und Fenstern habe ich Schalungen gebaut, welche wir dann zu Zweit mit Beton und Bewehrung gefüllt haben. Sieht sehr gut aus! :)
m1 24.05.2006
Ab jetzt wird gemauert! Gestern kamen 12 Paletten Poroton und 2 Paletten Maurermörtel. Ich habe natürlich gleich die erste Schicht gesetzt. Das Foto ist von heute früh, denn als ich gegen 23Uhr fertig war, war es natürlich schon finster. Glücklicherweise besitze ich eine Kopflampe...     Die Mizekatze jedenfalls fühlte sich wohl!
S2 30.04.2006
Mal von oben fotografiert, das 2 Stück der Säule kurz vor der Fertigstellung. Damit sind wir schon bei stolzen 4,85m. Nochmal 1,7 Tonnen Beton von Hand gemischt, oben eingefüllt immer ordentlich gestampft! Glücklicherweise hatte mein Freund eine Seilwinde, mit der die Betonbottige elektrisch nach oben gezogen wurden!
b5 17.04.2006
Die 15cm starke Bodenplatte ist fertig! Vorher wurden noch 10cm Kies aufgefüllt, so das jetzt alles eine Höhe hat.
Somit sind alle Bodenarbeiten beendet und ab jetzt wird in die Höhe gebaut! Doch leider gibt es nun eine Zwangspause, denn der Beton muss noch 14 Tage aushärten.
s1 14.04.2006
Die Säule wächst! Nach dem die 80cm Schalung (ist übrigens aus Pappe!) ausgerichtet und ausreichend befestigt wurde, wurden 1,3 m³ Beton gemischt und in die Schalung gebracht.

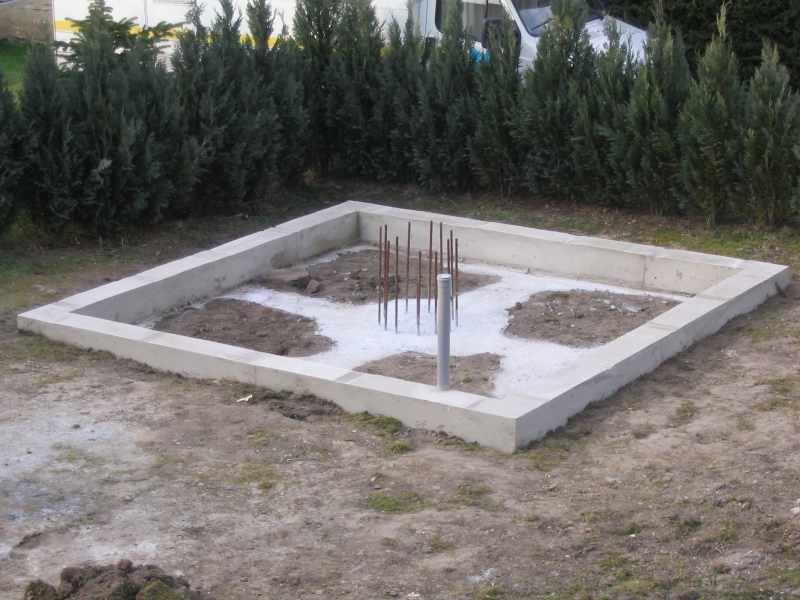

B4 11.04.2006
Heute habe ich die Schalung und das restliche Erdreich entfernt.
Das Fundament ist nun endlich fertig! Ab jetzt wird in die Höhe gebaut!
b3 08.04.2006 Auf dem Fundament wurde eine Schalung aufgebaut, welche den exakten Maßen 4m x 4m entspricht. Mit einer Diagonale von 5,66m bekommt man ein exaktes Quadrat. Hier haben wir auch darauf geachtet, das alles die richtige Höhe hat, damit die erste Schicht beim mauern nicht zur Geduldsprobe wird! 1 qm Beton haben wir mit dem Mischer unter Zugabe von WU (wasserdicht) gemischt.
beton2 03.04.2006 Geschafft! 8,5 qm = knapp 20 Tonnen Beton liegen in der Erde. Auch das Zuleitungsrohr ist verschwunden. Man sieht schön die aus der Mitte herausragende Stahlverbindung zur späteren Säule.

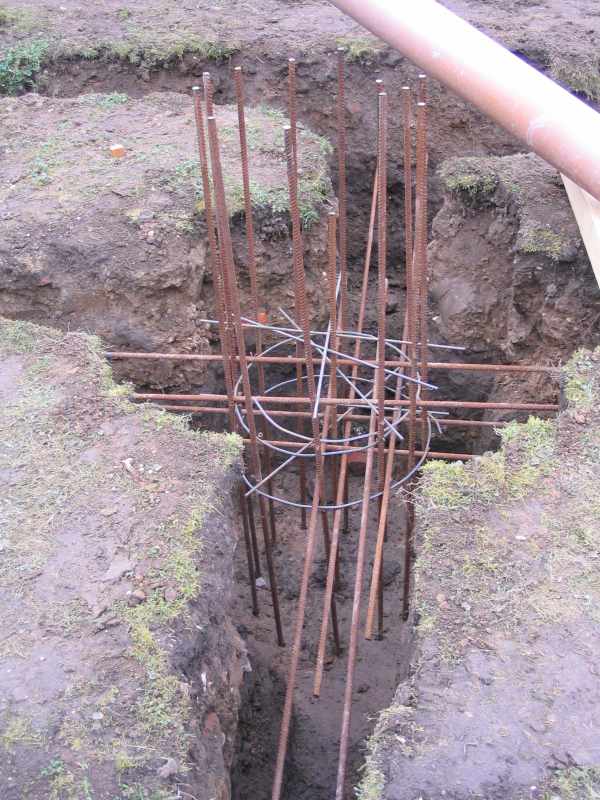

beton0 03.04.2006 Das Bild wurde kurz vor Einleitung des Beton geschossen. Man sieht das Rohr vom Mischfahrzeug.
beton1 03.04.2006
Der Stahl kommt ins Fundament! Das Rohr für die Zuleitungen liegt in der Erde.
bagger1 02.04.2006
Hier sieht man schon die Umrisse! Leider ist es uns nicht gelungen, die Streifen des Fundamentes sauber auszugraben. Teile der Wände brachen ein...
In den Graben vorne links kommt das Rohr für die Zuleitungen.
bagger2 01.04.2006
Nach einjähriger Planung erfolgte am 1.April 2006 endlich der erste Spatenstich (natürlich mit einem kleinen Bagger)! Mein ehemals schöner Garten glich einem Schlachtfeld! ;) Glücklicherweise spielte das Wetter einigermaßen mit, so das wir die Regenjacken nur selten brauchten...

Hier sind die Pläne des Gebäudes.

turm1  turm2  turmb

Die beiden Zwischenböden sind von der Säule entkoppelt. Es wurde massiv aus 24ger Poroton gemauert.

Das Fundament der Betonsäule ist sternförmig und 1,20m tief in den Boden gegossen.
